甲醇有毒介質，需要采用特殊的裝車鶴管進行裝卸操作
發布時間：2025/3/4 18:49:01
965人看過
字號：大 中 小
甲醇鶴管 — 顧名思義，是用做甲醇裝卸作業的鶴管。
首先來了解一下什么是甲醇，甲醇（Methanol，CH3OH）是結構最為簡單的飽和一元醇，CAS號為67-56-1或170082-17-4，分子量為32.04，沸點為64.7℃。因在干餾木材中首次發現，故又稱“木醇”或“木精”。是無色有酒精氣味易揮發的液體。人口服中毒最低劑量約為100mg/kg體重，經口攝入0.3～1g/kg可致死。用于制造甲醛和農藥等，并用作有機物的萃取劑和酒精的變性劑等。成品通常由一氧化碳與氫氣反應制得。
由上可見，甲醇有毒介質，需要采用特殊的裝車鶴管進行裝卸操作，通常鶴管型號為AL2503，字母AL代表陸用液體裝卸臂，第一位數字2代表底部裝卸，第二位數字5代表液相管的旋轉接頭數量為5，第三位數字0代表無氣相管，第四位數字3代表液相管形式為上翻式。
甲醇鶴管參數：
設計壓力：2.5MPa；試驗壓力：3.75MPa
設計溫度：-35℃～+60℃
輸送介質：甲醇
公稱尺寸：DN80
接車形式：快速接頭

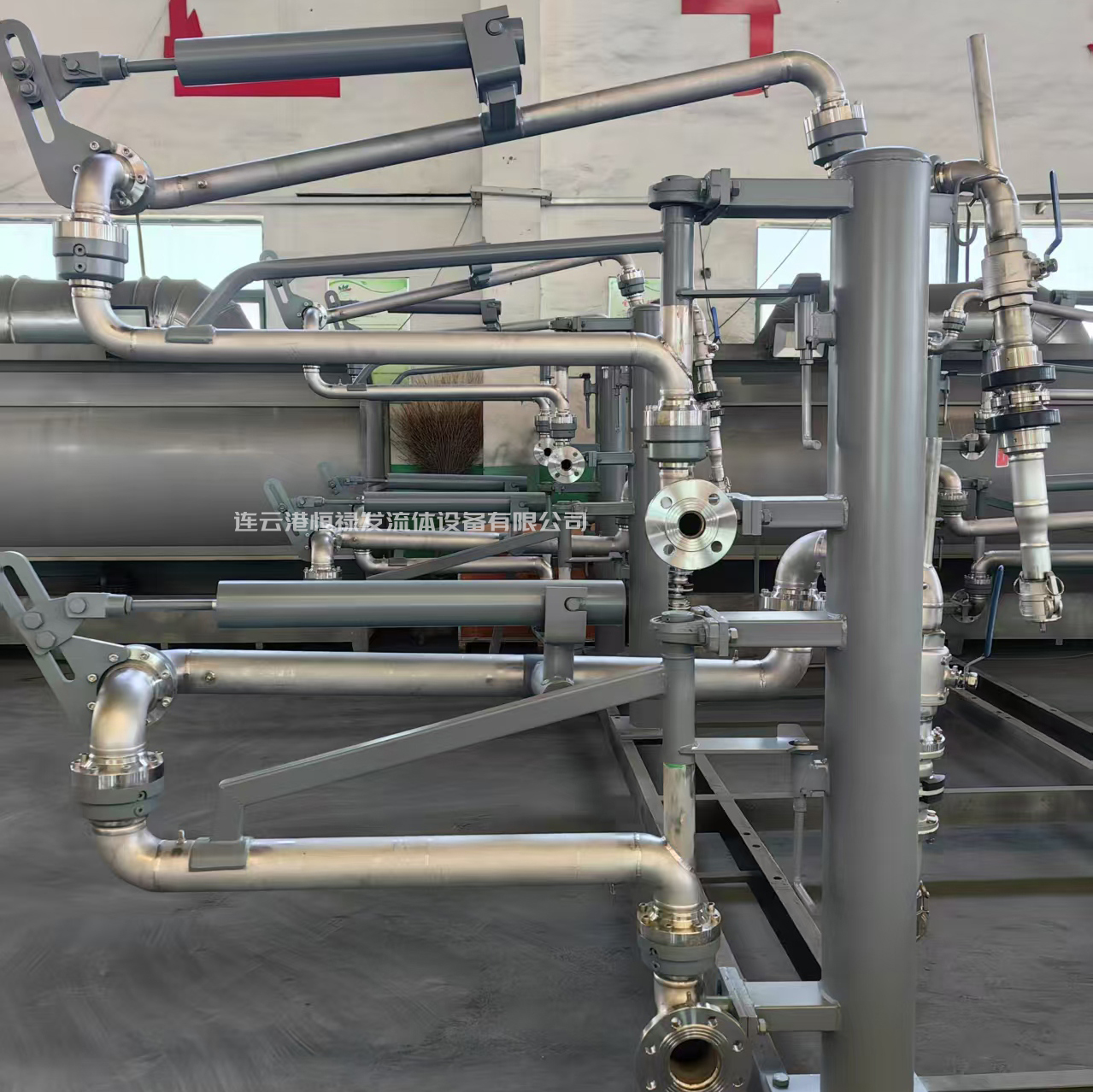

甲醇鶴管主要結構：
立柱：起支撐作用，承受臂展開時的翻轉力矩
旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件
內臂：用于連接輸送管道，并與外臂連接的部件
外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件
平衡器：用于平衡外臂轉動力矩的部件
球閥：手動控制裝卸開關
快速接頭
甲醇鶴管主要材質：
管道：碳鋼或不銹鋼
球閥：不銹鋼
旋轉接頭：外圈30CrMo或45鋼，內圈304
主密封圈：PTFE，骨架304
